武漢奧萊光電科技有限公司

光束光斑分析儀

您所在的位置: 首頁 > 產品中心 > 光束光斑分析儀 > Beamfiler激光光斑分析儀參數/圖片/應用/價格

Beamfiler激光光斑分析儀參數/圖片/應用/價格

產品圖片:

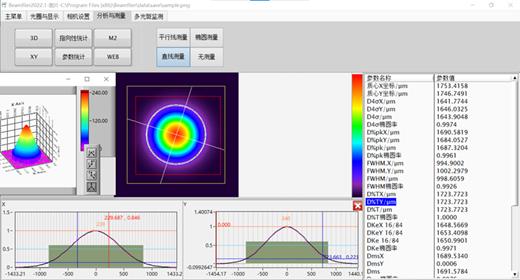

Beamfiler激光光斑分析儀圖一

Beamfiler激光光斑分析儀圖二





產品簡介:

Beamfiler光斑分析儀可實現激光光斑檢測及測試應用。為客戶提供定制光束質量分析一體化設計解決方案,并支持多應用開發。通過光束分析裝置一體化設計,配套衰減方案設計,最小可測量直徑40μm光斑,支持實時曝光及增益調節。該系統可以對連續可見激光光斑進行采樣,分析得到激光光斑中心,半徑,橢圓比等,并對光強能量場進行二維和三維顯示??蓮V泛用于需要對激光光斑形狀進行檢測得場合,如激光生產,維護以及激光應用。也常用于光學器件質量檢查,激光腔鏡調整,外光路準直,光纖對準耦合分析等。



產品硬件參數:

項目 參數
型號 beamfiler-V001
靶面尺寸 1/1.8"
光譜響應 190-1100nm
感光尺寸 7.1mm W x 5.4mm H
有效像素 2048 x 1536
像素尺寸 3.45μm x 3.45μm
幀速率 6-12幀@2048 x 1536有效像素
最小系統動態范圍 47dB
接口 USB 3.0
尺寸和CMOS凹進量 44 mm x 35 mm x 19.5 mm

CMOS凹進量:表面下12.5mm

標準軟件 Beamfiler2022

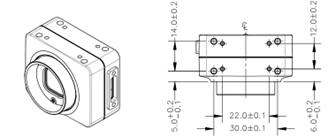

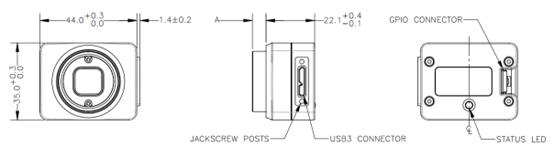

Beamfiler激光光斑分析儀尺寸圖一Beamfiler激光光斑分析儀尺寸圖二





產品軟件參數:



軟件

XP, Vista, Win7, Win8 (32/64 位)

多開 (同時打開多個程序?qū)嵗?

支持 USB/火線/CameraLink 相機

CWMode/脈沖模式 (軟件觸發)

實時模式 (實時數據) 和保存模式 (存儲數據) 可同時使用



標準功能

ROI 調整 (質心、峰值、光束寬度)

計算 (閾值級別、最高像素)

縮放功能 (所有可視化和測量窗口)

相機設置 (曝光時間、增益)

曝光自動, 增益自動

觸發設置 (延時)



導出

數據 (CSV)

圖像 (BMP /PNG)

灰度圖像8位

視頻 (AVI)

視頻捕捉/回放

生成報告



窗口

2維視圖

3維視圖

XY截面視圖

多光斑分析

光束參數 (光束寬度、質心、橢圓率等)



數據監測

峰值、質心 X/Y、光束寬度:D4、DPK、DT



導入

數據 (CSV)

灰度圖像8位

本廠承接有特殊要求的激光錫焊,激光塑料焊,激光焊接加工產品;并可為用戶設計定制化方案及打樣。
